Il pacchetto applicativo, formato dall'unione di quattro diversi modelli
matematici, permette di determinare la configurazione di progetto
più economica di una rete di distribuzione, l'estensione e
l'adeguamento di una rete già realizzata, di gestire la rete
al massimo livello SCADA direttamente dal centro di controllo, di
analizzare i fenomeni di moto vario dovuto a manovre effettuate su
valvole e pompaggio.
Particolare attenzione èstata rivolta allo sviluppo di una
serie di programmi in grado di seguire gli operatori nella pratica
gestione della rete idrica, fornendo indispensabili indicazioni sulle
decisioni da intraprendere in caso di imprevisti o incidenti.
Attraverso la raccolta, la lettura e l'elaborazione dei dati provenienti
dalle apparecchiature di monitoraggio disposte nei punti critici della
rete, HydNet permette di valutare parametri statistici, di creare
archivi e banche dati. HydNet costituisce, in definitiva, una sorta
di sistema esperto, in grado di mantenere sotto controllo, in ogni
istante, l'intero sistema della rete idrica in pressione.
|
|
| |
|
Strumenti di Rappresentazione:
|
|
- HydNet permette
di sviluppare la rete su due diversi livelli di rappresentazione
grafica, quello della rete principale, nell'ambito di un sistema
informativo territoriale GIS, e quello degli schemi degli impianti
(stazioni di sollevamento, serbatoi, pozzi, sorgenti …).

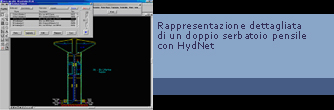

In particolare la rappresentazione dettagliata degli impianti,
veri e propri centri nevralgici del sistema idraulico complessivo,
risulta indispensabile per effettuare il controllo e la gestione
della rete con l'utilizzo dei modelli matematici.
|
|
|
|
| |
|
- Per mezzo
di un'apposita banca dati HydNet mantiene connessioni "intelligenti"
tra i diversi livelli di rappresentazione, la rete e i singoli
impianti.
|
|
- HydNet fornisce
numerose funzioni che permettono di modificare il tracciato e
la configurazione della rete con estrema semplicità, introducendo
nuovi nodi o vertici alle tubazioni, cancellando, copiando o muovendo
gruppi di elementi, coadiuvati sempre da un potente comando di
selezione degli elementi.
|
|
|
|
| |
|
- Nel caso
di errore nell'introduzione dei dati HydNet consente di ritornare
alla situazione originaria, permettendo una lunghissima serie
di operazioni a ritroso.
|
|
- HydNet
permette di assegnare con semplicità le condizioni idrauliche
agli elementi al contorno e le caratteristiche dei materiali a
tutti gli elementi idraulici in modo semplice e veloce, utilizzando
un apposito archivio dei materiali.
|
|

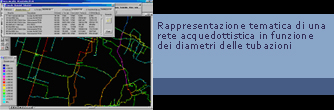

- In HydNet sono
presenti numerose opzioni di visualizzazione della rete secondo
opportune scale cromatiche di rappresentazione, modificabili dall'utente.
Con il preprocessore è possibile visualizzare proprietà
fisiche della rete come il tipo di materiale, i diametri, le erogazioni,
le scabrezze, l'altitudine, mentre con il postprocessore sono
rappresentabili le caratteristiche idrodinamiche come i flussi
nelle tubazioni, le velocità, le pressioni e le altezze
piezometriche.
|
|
|
|
| |
|
Condivisione dei Dati:
|
|
- HydNet collega
la rete idraulica ad un GIS territoriale, ad uno SCADA, o comunque
ad altri dati in qualsiasi formato. La gestione dei riferimenti
territoriali è estremamente efficiente e la visualizzazione
diversificabile a piacimento dall'utente.
|
|
| |
|
|
|
| |
|
- HydNet importa
set di dati esistenti in formato Dxf da altri sistemi territoriali
informativi oltre che, ovviamente, da versioni precedenti del
programma.
|
|
- HydNet converte
linee, polilinee o blocchi esistenti nel CAD di importazione in
elementi idraulici perfettamente compatibili con il formato interno
di rappresentazione.
|
|
|
